三次元旋振篩安裝使用說明書

感謝您購買歐霖佳機械三次元旋振篩，歐霖佳機械滿懷信心地將這臺設備交給您，它是我們用專業技術在嚴格質量控制下生產的!

●    在使用本設備以前請仔細閱讀此使用說明書，如因使用或保養不當造成的損失，歐霖佳機械不承擔責任。

●    有任何故障或不解之處，請及時電告歐霖佳機械服務中心，取得相關技術支持。

●    需要售后服務時，請整理問題電傳至歐霖佳機械服務中心，以便派售后服務人員處理或做對應處置。

●    為避免失誤，請在設備使用前認真檢查設備是否試運行正常（如噪聲、振幅、電流、篩網、電動機運行方向等），因設備已有的故障造成的損失，歐霖佳機械不承擔任何責任。

●    請將本說明書妥善保管，以便查閱。

特別注意：

●    設備四周與墻壁或圍欄應有10厘米以上的距離。

●    電源必須符合要求：3相  380V  50Hz。

●    設備運行時不得用手接觸任何部位。

●    不得用水沖洗電動機以及電路部分。

●    如有任何問題，必須先行切斷電源，報我公司售后處理。

旋振篩工作原理與主要結構

        旋振篩由直立式振動電機作激振源，電機上、下兩端各安裝有偏心塊，將電機的旋轉運動轉變?yōu)樗?、垂直、傾斜的三次元運動，再把這個運動由振動體傳遞給篩面，篩面上的物料運行軌跡呈螺旋式由內向外擴散，故又稱作三次元旋振篩。

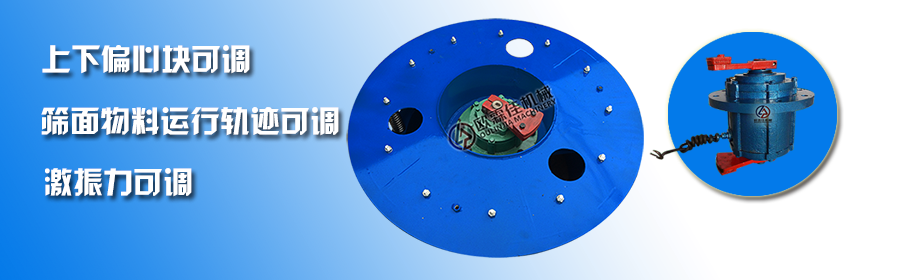

        旋振篩振動電機上部偏心塊產生水平振幅，下部偏心塊產生垂直振幅，通過增加或減少上下偏心塊的重量，可以調節旋振篩的水平或垂直振動幅度，以適合不同比重物料的篩選工作。

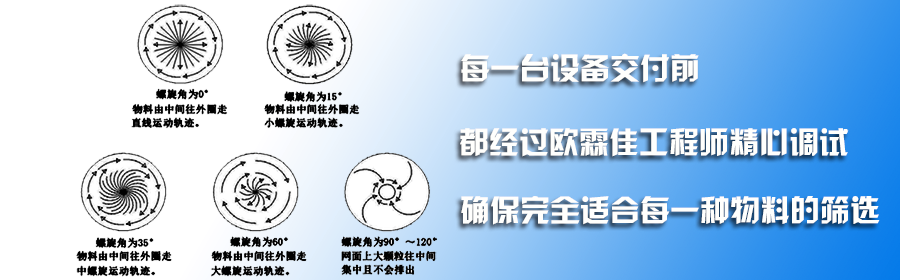

        調節振動電機上、下兩端偏心塊的相位角，可以改變物料在篩面上的運動軌跡。

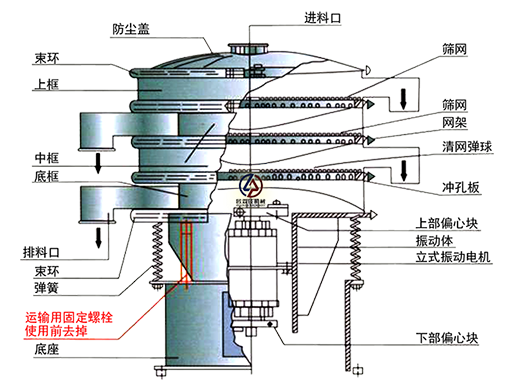

旋振篩結構圖

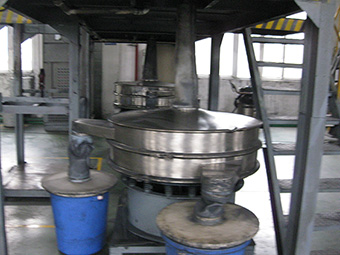

一、設備安裝

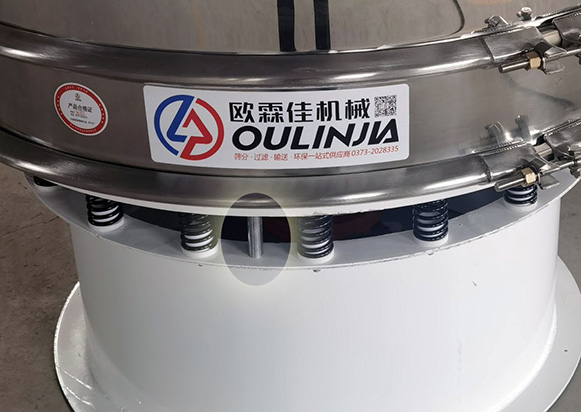

1、當旋振篩安放到特定位置后，首先拆除運輸支撐架（位于振動彈簧處，見圖1）。

（圖1）

2、視使用者需要是否把設備固定或安裝減震地腳座（見圖2），但注意本設備必須處在水平位置，否則，會影響本機的運轉。設備的電源線必須要與保護電機裝置的開關相連接。

（圖2）

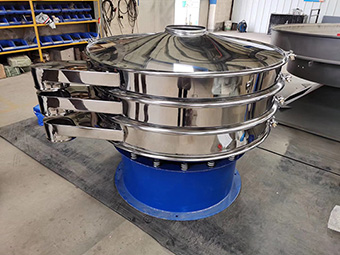

3、旋轉設備排料口至合適位置，為方便運輸，歐霖佳機械在設備出場時會將設備所有出料口重疊放置，在實際使用種應將各出料口旋轉至合適位置使用（見圖3圖4）。

（圖3）                                                       （圖4）

二、運轉前檢查

1、機身是否處在水平狀態。

2、機座是否固定妥當。

3、細網是否鋪平。

4、機身框架的束環螺絲是否鎖緊。

5、進料管與篩網間的距離是否足夠。

6、機身是否接觸到其他物品。

三、試運行

1、如果第二項所示的各項都沒有問題，可將設備通電，查看電機運轉方向是否正確（普通旋振篩建議逆時針旋轉，詳細可參考歐霖佳機械旋振篩電機角度調整說明）。

2、檢查設備運行有無異響，設備空運轉時應除正常激振力聲音與清網彈球聲音外不應有其他多余噪音，如有多余噪音應立即停機檢查排除異響（一般異響源：設備安裝不平、設備螺栓有松動、機內有異物、設備觸碰其他）。

3、一切正常后則可以把少許需要篩分或過濾的原料，倒入篩網中心位置，視原料的流動方向、角度、速度及處理量等加以調整設備及電機角度。

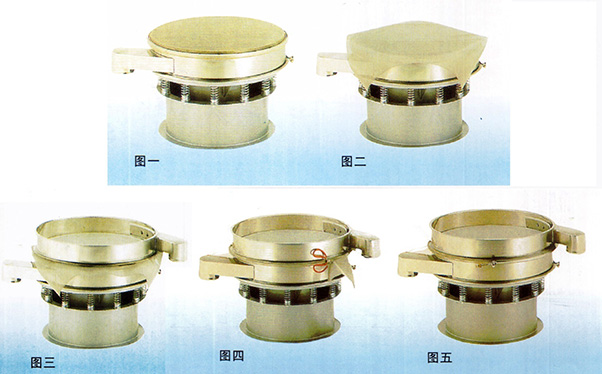

四、換細網方法

※結構方法一（子母式網架）：

1、先把束環螺絲松開卸下上框，取出網架。

2、取下繃網環，把已損壞的細網取下，代之以新的細網。

3、把細網平鋪在粗網上，裝上繃網環并適當拉緊篩網邊緣（不必過緊，過緊繃網環容易脫落，

4、篩網的張緊度是靠篩框的壓力與束環鎖緊力）。

5、把四周突出繃網環外的細網除預約兩公分外，其余全部剪掉。

6、裝好細網帶上密封膠條，將網架放回底框上（帶清網彈球的機型應先將彈球球環沖孔板安放妥當），依次裝上上框與束環。

7、用扳手鎖緊束環，用軟縋子均勻敲打束環四周再將銅螺母鎖緊，換細網即告完成。

※結構方法二（雙箍網架）：

1、先把束環螺絲松開卸下上框，取出網架。

2、拆下雙箍取下舊篩網鋪上新篩網。

3、先安裝下篩箍固定好篩網（不必過于拉緊篩網，為上篩箍預留一點空隙），安裝上篩箍箍緊篩網，鎖緊上下篩箍直至篩網張緊即可。

4、后續同結構方法一。

五、換粗網方法

更換粗網需要借助專業工裝安裝，粗網如破損，可自行修理，如果無法修理，請即送回歐霖佳機械修理，宜多一組粗網備用。

六、故障排除

※電機運轉不良

※異常聲音

※物料無法自動排出

※細網易破損

※篩框出口開裂

七、機械保養

※ 日常保養：

1、啟動前：(A)檢查粗網及細網有無破損(B)每一組束環是否緊鎖。

2、啟動時：(A)注意有無異常雜音(B)電源是否穩定振動有無異狀。

3、使用后：每次使用完畢即清理干凈。

※定期保養：

1、定期檢查粗細網和彈簧有無疲勞及破損，機身各部位是否因振動而產生損壞。

2、電機運行兩周左右，必須補充一次適時的鋰基潤滑脂(ZL一3)。（注：如使用為密封電機則無需此項）；累計運行1500小時，檢查軸承，若損壞時立即更換。

※特別提示

任何致電歐霖佳機械查詢有關振動篩分·過濾機資料時，敬請一并提供下列資料，以便對貴方的查詢能作出迅速準確的回復：

1、需處理原料：名稱、粒度結構、比重、含水量、粘度、溫度、其他

2、使用之目的：去雜、過濾、分級、整粒、其他

3、處理量：公斤／小時、公升／小時

4、篩網規格(目數或孔徑)及篩分級數

5、工作運轉時間

6、其他特殊要求：如：耐溫、耐介質等。
